TASO-1
Yksikantinen tasoluukku
| Paloluokka: | B600 | |
| Virtauskerroin: | Cv 0,7 – 0,79 | |
| Mitat: | V1 eli sisämitta maksimikoko (mm) 1500 x 2600 tai 2400 x 2500 V1 sisämitan minimikoko (mm) 500 x 500 H eli jalustakorkeus 200-1950 mm eristepaksuus vakio 100 mm, tilauksesta 50-200 mm jalustassa ja kannessa vakiokoot (mm) 1000 x 1000 ja 1000 x 2000 sekä erikseen tilattaessa V1 mitalle 1200 x 2400 sekä muita kokoja |
|
| Jalusta: | puurunko, eristetty sisäpuolella värivalmis teräspelti ulkopuolella vaneri, jota vasten vesieristys nostetaan |
|
| Kansi: | eristetty, sisäpuolella värivalmis teräslevy, ulkopuolella sinkitty tai värivalmis pelti | |
| Avauslaite: | hammastanko-/kierretankomoottori 24 VDC / 230 VAC tuuletustoimintaan / savunpoistoon savunpoistoavaaja savunpoistoon |
|
| Lisävarusteet: | vesipelti (vakio H 250 mm), murtosuojakalteri/putoamiseste, lievä harjakansi, tuuletuslaita, rajakytkin, kondenssivesikouru, savunpoistokeskus, lämpösulake savunpoistoavaajaan, kaikkiin savunpoisto- ja tuuletusluukkuihin käsinavausmahdollisuus katolta | |

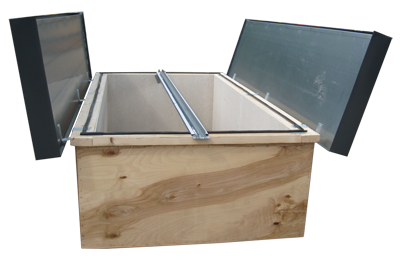

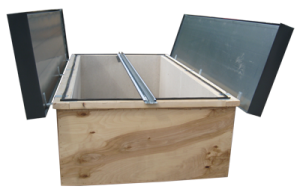

TASO-2
Kaksikantinen tasoluukku
| Paloluokka: | B600 | |
| Virtauskerroin: | Cv 0,82 | |
| Mitat: | V1 eli sisämitta maksimikoko (mm) 2400 x 2500 V1 sisämitan minimikoko (mm) 700 x 700 H eli jalustakorkeus (mm) 200-1950 eristepaksuus (mm) vakio 100, tilauksesta 50-200 jalustassa ja kannessa vakiokoot 1000 x 1000, 1000 x 2000, 1200 x 1200, 1200 x 1800, 1200 x 2400 V1 mitalle |
|
| Jalusta: | eristetty, sisäpuolella värivalmis teräslevy ulkopuolella vaneri, jota vasten vesieristys nostetaan |
|
| Kansi: | eristetty, sisäpuolella värivalmis teräslevy, ulkopuolella sinkitty tai värivalmis pelti | |
| Avauslaite: | hammastanko-/kierretankomoottori 24 VDC / 230 VAC tuuletustoimintaan / savunpoistoon savunpoistoavaaja savunpoistoon |
|
| Lisävarusteet: | vesipelti (vakio H 250 mm), murtosuojakalteri/putoamiseste, lievä harjakansi, tuuletuslaita, rajakytkin, sisäpuolen valmiiksimaalaus, kondenssivesikouru, savunpoistokeskus, lämpösulake savunpoistoavaajaan, kaikkiin savunpoisto- ja tuuletusluukkuihin käsinavausmahdollisuus katolta |
|
